6TL-08 Compact Benchtop Testing

6TL-08

Ideal für Entwickelungsaufgaben, Prototyping, Qualitätskontrolle und auch Produktion in Kleinserien.
Die Basisplattform 6TL-08 wurde entwickelt, um die gängigsten Anforderungen für Test und In-System-Programming (ISP) mit einem reduzierten Budget abzudecken. Das System umfasst einen robusten manuellen linearen Push-Mechanismus, der dank der austauschbaren Kassetten eine flexible Vorrichtungsstrategie ermöglicht und sich dadurch als kompaktes Prüfsystem sehr gut anbietet.

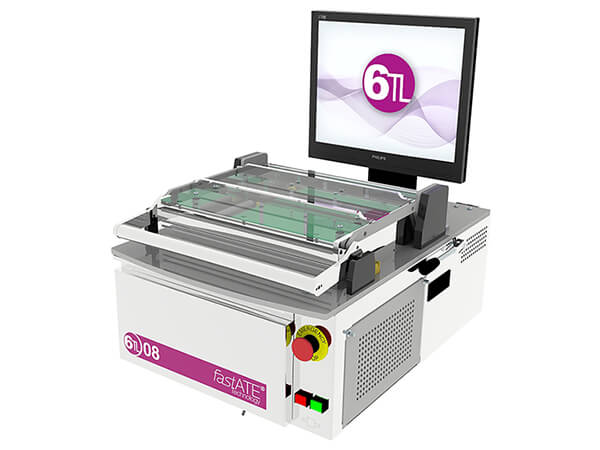

Der 6TL-08 ist in drei Standardkonfigurationen, sowie in zwei verschiedenen Größen (Narrow + Wide) erhältlich.

Download Datenblatt 6TL-08

Spezifikationen

  • Plattform Betrieb: Offline
  • Typ: Kompakt, Benchtop
  • Maße: Narrow (N) 497 x 677 x 342mm; Wide (W) 780 x 677 x 342mm
  • Gewicht: (N) 27kg; (W) 32kg
  • Niederhaltersystem: 2.000 N maximale Kraft
  • Adaptersystem: Nadelbett und Niederhalterplatte
  • Maximale Testfläche: (N) 250 x 303mm; (W) 250 x 580 mm
  • Freiraum für Instrumente, usw.: (N) 220 x 260 x 120; (W) 500 x 260 x 120
  • Schnittstelle: 8x VPC 90-Serie Module oder YAV Module
  • Plattformsteuerungspanel: 2 Taster – START/OK und CANCEL/FAIL
  • Spannungsversorgung: 85-265 VAC, 260W; IEC 60320-1/C14 Inlet plug mit Schalter und Schutzsicherung.
  • Sicherheitsmanagement: Not-Aus; Schalter; Sicherheitsrelais und 2 Sicherungen (EN 954-1, EN ISO 13849-1).
  • Display: 17‘‘ Monitor
  • Tastatur und Maus: Einklappbare Tastatur mit Trackball Kit (in allen Versionen als Default außer bei der BASIC)

Basic

6TL-08 Basic

Artikelnummer: SISH71000800

Ein kostengünstiger Stand-Alone-Tester mit Test-Executive-Software, die über das YAV90MMU läuft. Die Programmierung der Testsequenz erfolgt mit einer Excel®-Tabelle.

Advanced

6TL-08 Advanced

Artikelnummer: SISH710008NA

Ein Stand-Alone-Tester im niedrigen bis mittleren Preissegment, mit einem PC, auf dem LabVIEW / TestStand, Visual Basic oder andere Software-Entwicklungstools zur Erstellung von Testsequenzen verwendet werden können.

Universal

6TL-08 Universal

Artikelnummer: SISH710008NU

Wie Advanced, jedoch mit einer erweiterten kompakten Messeinheit: DMM, Funktionsgenerator, Oszilloskop, Logikanalysator, DIO, Netzteile.

Plus & Premium

6TL-08 Plus and Premium

Artikelnummer: SISH710008NP / SISH710008NB

Als PXI-basierter Stand-Alone-Kompakttester, der die Möglichkeiten der Basisplattform bis hin zu Hochfrequenzmessungen oder anspruchsvollen SMUs erweitert, stehen Stimulierungs-, Mess-, Kommunikations- und Digitalisierungsoptionen zur Verfügung. Jeder zusätzliche Instrumentations-Bus für Rack- und Stack-Instrumente kann implementiert werden.

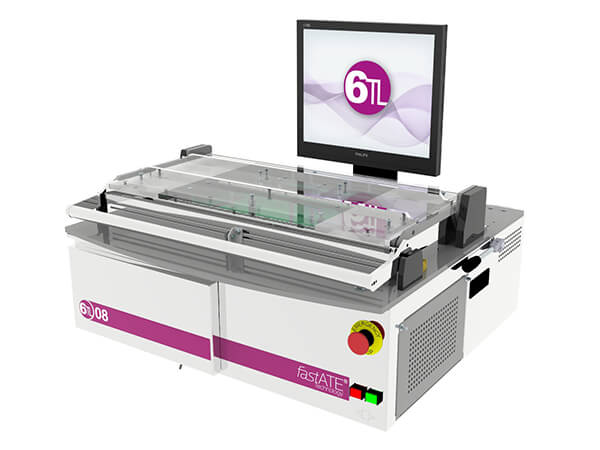

Wide Version

6TL-08 Wide Version

Artikelnummer: SISH710008Wx

Dieser Tester hat die gleiche Ausstattung wie der 6TL-08 Narrow, aber für breitere Leiterplatten, bis zu 250x500mm.

6TL-08 Narrow Fixtures sind weiterhin kompatibel.

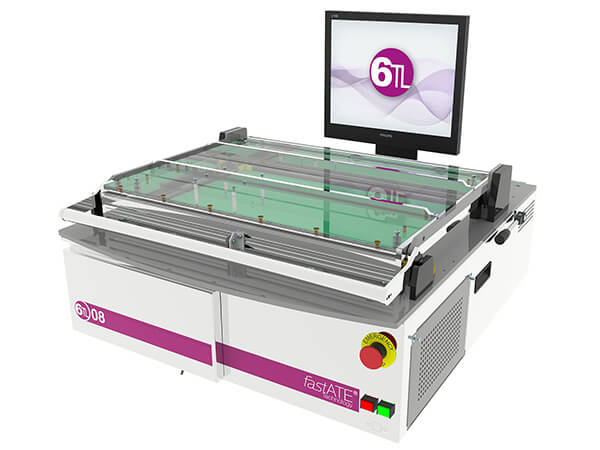

X Version

6TL-08 X Version

Artikelnummer: SISH710008X

Dieser Tester hat die gleiche Ausstattung wie der 6TL-08 Narrow, aber für breitere Leiterplatten, bis zu 370x580mm.

6TL-08 Narrow Fixtures sind weiterhin kompatibel.
