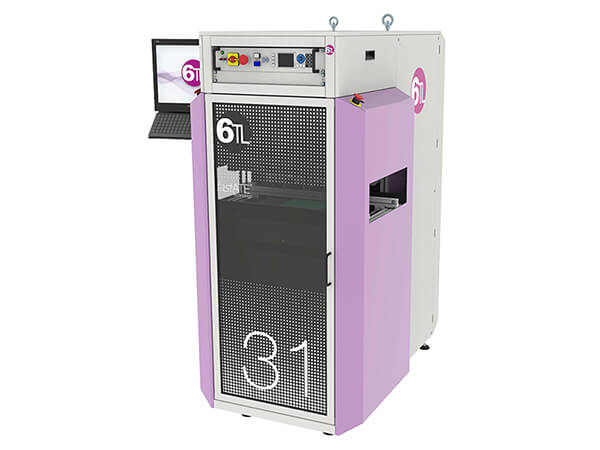

6TL-31 In-Line Test Handler

6TL-31

Der 6TL-31 ist ein Single-Cell Elektronik-Test-Handler, der auf unserer FastATE-Technologie basiert, die für echte Hardware- und Softwaremodularität sowie volle Skalierbarkeit steht.

Für mittlere bis hohe Produktionsanforderungen, bei denen flexible ATEs benötigt werden, ist er eine zuverlässige Lösung.

Download Übersicht aller 6TL-Inline-Systeme

Spezifikationen

  • Plattform Betrieb: In-Line
  • Typ: Test Handler mit 19" Rack
  • Handling Zeit: 5,5s (von „DUT-detected“ bis „ready-to-test”)
  • Maße (BxTxH): 766 x 1600 x 1300mm
  • Gewicht: 350 Kg
  • Niederhaltereinheit: automatische Niederhalterung, max. 900N
  • Testadaptertyp: Ober und Unterplatte (Beidseitiges Testen)
  • Test-Fläche: 394 x 382mm
  • PCB Kante: min. 1mm
  • Max. Höhe der Komponenten oben: 100mm
  • Max. Höhe der Komponenten unten: 12mm
  • Kapazität: 19" Rack 26U
  • Schnittstelle: 25-Slot Schnittstelle (9025 von VPC)
  • Plattform Manager: MMI (Man Machine Interface H73000700) für Leistung, Temperatur und Sicherheitsmanagement
  • Platform Controller: IPC
  • SMEMA: SMEMA Extended, Transport Höhe 925 bis 975mm
  • Display: Monitor für Handler- bzw. Conveyorkonrolle
  • Tastatur und Maus: Tastatur mit EU-Layout und Trackball
  • Inbegriffene YAVModule: YAV90PNE (Pneumatisches Subsystem); 5bar

Basic

6TL-31 Basic

Artikelnummer: SISH71003100

Die Spezifikationen entnehmen Sie bitte der oben stehenden Beschreibung.

Large PCB Area

6TL-34 Large PCB Area

Artikelnummer: SISH71003400

Der 6TL-34 ist ein servogesteuerter Prüfhandler der Spitzenklasse mit modularem Steuerungskonzept, ausgestattet mit der FastATE®-Technologie.

Er verfügt über ein robustes mechanisches Presssystem, das auf vier Spindeln und Schiebesäulen aufgebaut ist und von einem digital gesteuerten Servomotor angetrieben wird.

Der 6TL-34 Handler ist für hochdimensionierte DUTs bis zu 455 x 600 mm ausgelegt.
