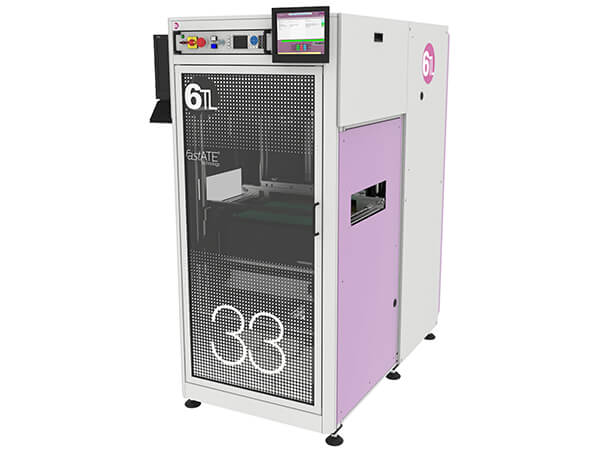

6TL-33 In-Line Test Handler

6TL-33

Der 6TL-33 ist ein hochwertiger Elektronik-Test-Handler, der auf unserer FastATE-Technologie basiert, die für echte Hardware- und Softwaremodularität sowie volle Skalierbarkeit steht. Für mittlere bis hohe Produktionsanforderungen, bei denen flexible ATEs benötigt werden, ist der 6TL-33 Ihre zuverlässige Lösung.

Bei Prüfständen mit Multi-Station (mehr als ein 6TL-33 im Parallelbetrieb), wird der Betrieb von der Masterstation (die Erste) aus eingestellt und überwacht. Die SJAT (Smart Jig Assignment Technology) betrachtet alle Handler als Gruppe, um die Testausführung, Bypass- und Rückförderer zu koordinieren und dadurch die optimale Testleistung zu erhalten. Zusätzlich werden alle Informationen zu Reparaturen oder Traceability verwaltet und bereitgestellt.

Download Datenblatt 6TL-33
Download Übersicht aller 6TL-Inline-Systeme

Spezifikationen

  • Plattform Betrieb: In-Line
  • Typ: Test Handler mit 19" Rack und Bypass
  • Handling Zeit: 4,5s (von „DUT-detected“ bis „ready-to-test”)
  • Maße (BxTxH): 796 x 1500 x 1750mm
  • Gewicht: 350 Kg
  • Niederhaltereinheit: automatische Niederhalterung, max. 3000N
  • Testadaptertyp: Ober- und Unterplatte (Beidseitiges Testen); Baseband oder HF; Multi-Stage (ICT, FCT, HighPot)
  • Test-Fläche: 388 x 382mm
  • PCB Kante: min. 3mm
  • Max. Höhe der Komponenten oben: 100mm
  • Max. Höhe der Komponenten unten: 12mm
  • Kapazität: 19" Rack 24U
  • Schnittstelle: 25-Slot Schnittstelle (9025 von VPC)
  • Plattform Manager: MMI (Man Machine Interface H73000700) für Leistung, Temperatur und Sicherheitsmanagement
  • Platform Controller: IPC
  • SMEMA: SMEMA Extended, Transport Höhe 940 bis 965mm
  • Display: 10" touch TFT Monitor.
  • Tastatur und Maus: Tastatur mit EU-Layout und Trackball
  • Inbegriffene YAVModule: YAV90PNE (Pneumatisches Subsystem); 5bar

Multistation

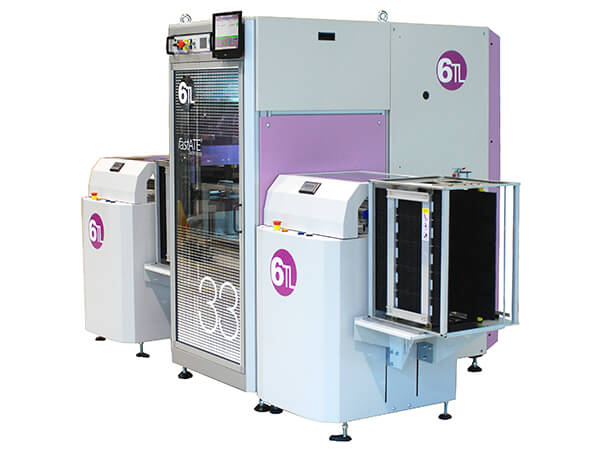

6TL-33 Multistation

Artikelnummer: SISH71003302 / SISH710033LS

Auch als Multistation erhältlich. Hier bei gibt es eine Master-Zelle und weitere Slave-Zellen. Zu jeder Testzelle gibt es einen Bypass um die volle Parallelität zu erreichen.

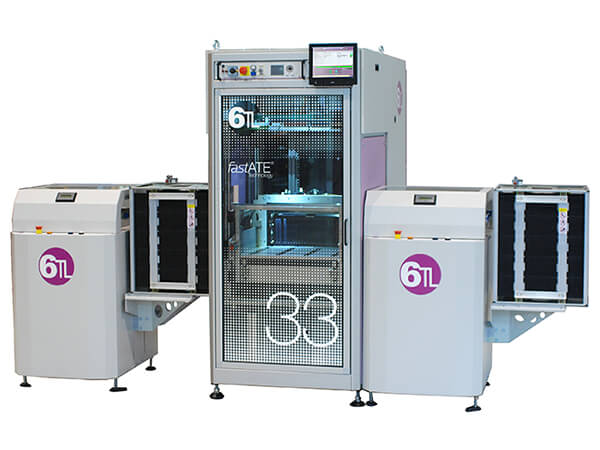

Als Zusatz gibt es die Option eines Return-Conveyors. Dieser ermöglicht eine Rückgabe der ausgefilterten PCBs nach dem Test und führt diese zurück an den Anfang der Linie.

Large PCB Area

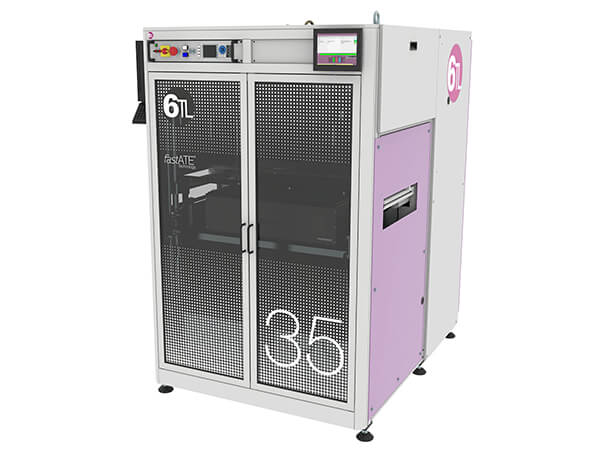

6TL-35 Large PCB Area

Artikelnummer: SISH7100350S

Der 6TL-35 ist ein servogesteuerter Prüfhandler der Spitzenklasse mit einem modularen Steuerkonzept, ausgestattet mit der FastATE®-Technologie.

Eine Testlinie, die auf 6TL-35-Handlern basiert, kann je nach Kundenlayout und/oder Produktionsvolumen mit einer Kombination aus einzelnen und mehreren Stationen konfiguriert werden.

Der Tester verfügt über ein robustes mechanisches Presssystem, das auf vier Spindeln und Schiebesäulen aufgebaut ist und von einem digital gesteuerten Servomotor angetrieben wird.

Der 6TL-35 ist für hochdimensionierte DUTs bis zu 455 x 600 mm ausgelegt.
