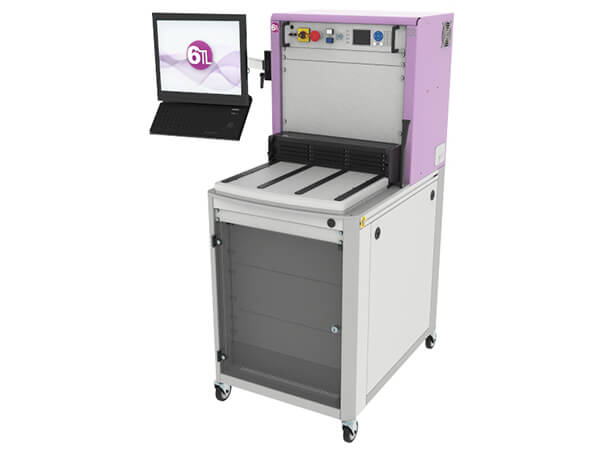

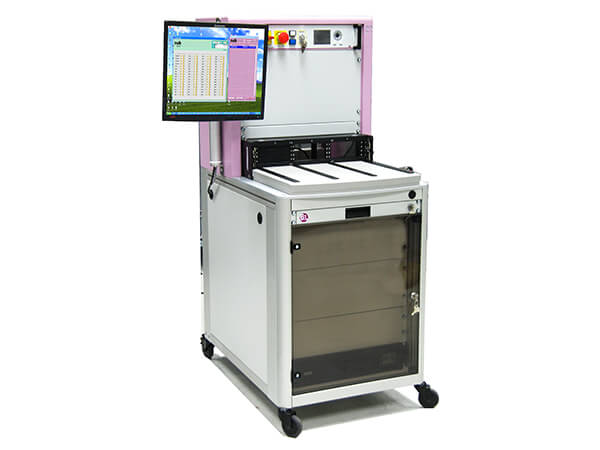

6TL-22 Universal Base Test Plattform

6TL-22

Die Universal Test Plattform 6TL-22 ist die ideale Basis zur Integration von Prüfsystemen für die Produktion von Low- bis Mid-High-Mix-Elektronik.

Die Grundversion enthält das 6TL-MMI. Als Plattform-Controller haben Sie einen Industrie PC oder einen im PXI Chassis eingebauten PC zur Auswahl. Das PXI-Chassis kann direkt integriert werden.

Der 6TL-22 ist in 3 Standardausführungen erhältlich, kann mit allen unseren FastATE-Geräten konfiguriert werden und ist mit unseren Standard VPC S6, G12 oder G12x Schnittstellen ausgestattet.

Ideal für ISP, ICT und Funktionstests.

Download Datenblatt 6TL-22

Download Übersicht aller 6TL-Offline-Systeme

Spezifikationen

  • Plattform Betrieb: Offline
  • Typ: 19" Rack mit Rädern
  • Maße (BxTxH): 566 x 830 x 1372mm
  • Gewicht: 155 Kg
  • Stromanforderungen: 220V AC / 50Hz, <2KW
  • USV: 1000VA
  • Testadapter: nicht enthalten
  • Testadaptertyp: Manuell mit G12 ITA-Schnittstelle; Baseband oder HF
  • Kapazität: 19" Rack 14U (7U 350mm Tiefe + 7U 830mm Tiefe)
  • Schnittstelle: G12 Schnittstelle von VPC
  • Plattform Manager: MMI (Man Machine Interface H73000301) für Leistung, Temperatur und Sicherheitsmanagement
  • Platform Controller: IPC oder PXI embedded
  • Display: 17" VGA Monitor. (Optional: Seitlicher TFT-Arm)
  • Tastatur und Maus: Tastatur mit EU-Layout und Trackball in Frontschublade

Basic

6TL-22 Basic

Artikelnummer: SISH71002200

Konfiguration wie angegeben inkl. Plattformmanager SISH73000301

Advanced

6TL-22 Advanced

Artikelnummer: SISH7100220A

IPC-Version

Konfiguration wie angegeben inkl. Plattformmanager SISH73000301 und 4U Industrie PC (Spezifikationen siehe Flyer)

Plus

6TL-22 Plus

Artikelnummer: SISH7100220P

PXI Embedded Version

Konfiguration wie angegeben inkl. Plattformmanager SISH73000301 und NI PXIe-8108 und NI PXIe-1071, 4 Slot 3U PXIChassis (Spezifikationen siehe Flyer)
