Schnittstellensysteme

Wir führen Schnittstellen und Kontaktstifte von allen namenhaften Herstellern wie TTI Testron, Pylon, GenRad, Teradyne oder HP. Auch Legacy-Systeme und Einzelkontakte (Signal, Koaxial oder Hochstrom) sind bei uns erhätlich.

Features:

  • Pylon Schnittstellenmodule (Signal, PWR, Koax)
  • „HP“ PP Kontakte (Plastik / Stahl)
  • Teradyne (320, 640, 1280)
  • Alle gängigen Schnittstellenkontakte

Signal GenRad

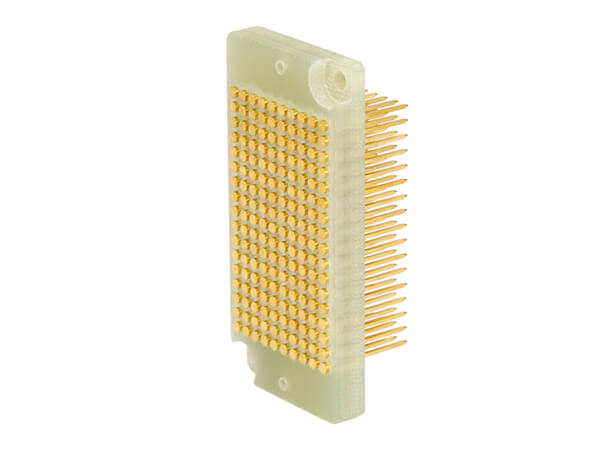

ITA GenRad+R&S 170pol. Standard WW-Pfosten ausgerichtet

906070

Beschreibung:
ITA Block 170 Pos. vollbestückt mit WW-Pfosten ausgerichtet

Gegenstecker:
906070IRS

Verwendete Kontakte:
300410 Schnittstellenkontakt mit Flachkopf, BeCu-Vergoldet bis 3 AMP

Download Datenblatt 906070


906070IRS Systemblock R&S 170 Pos. Hülsen ausgerichtet

906070IRS

Beschreibung:
RCVR Block 170 Pos. vollbestückt mit FKS und WW Hülsen, ausgerichtet.

Gegenstecker:
906070RS + 906070

Verwendete Kontakte:
2B11-102-1G4.4RS 3-Kant FKS und GLR2W Hülse, BeCu vergoldet.

Download Datenblatt 906070IRS


Signal R+S

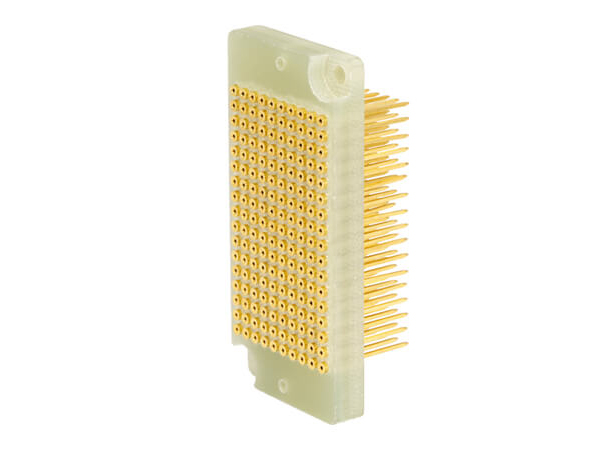

ITA R&S 170pol. mit Innenkegel bestückt und mit kleiner Kuhle

906070RS

Beschreibung:
ITA Block 170 Pos. vollbestückt mit WW-Pfosten ausgerichtet

Gegenstecker:
906070IRS

Verwendete Kontakte:
300400 Schnittstellenkontakt mit Kuhle, BeCu-Vergoldet bis 3 AMP

Download Datenblatt 906070RS


906070IRS Systemblock R&S 170 Pos. Hülsen ausgerichtet

906070IRS

Beschreibung:
RCVR Block 170 Pos. vollbestückt mit FKS und WW Hülsen, ausgerichtet.

Gegenstecker:
906070RS + 906070

Verwendete Kontakte:
2B11-102-1G4.4RS 3-Kant FKS und GLR2W Hülse, BeCu vergoldet.

Download Datenblatt 906070IRS


Pneumatik

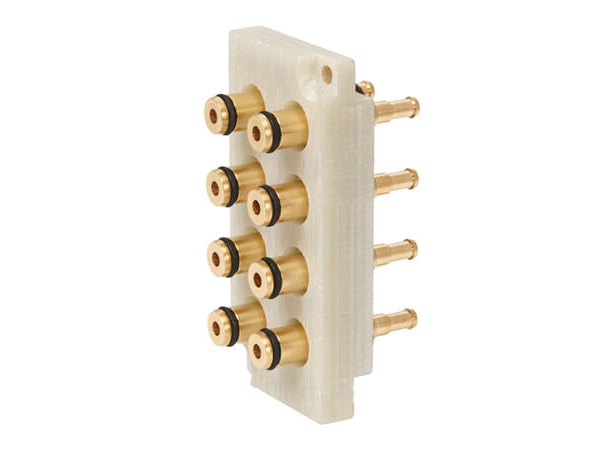

ITA PNEU 8 pos. bestückt male

906070PBB-8

Beschreibung:
ITA Block 8 Pos. vollbestückt mit pneumatischen Männlein.

Gegenstecker:
906070PSB-8

Verwendete Kontakte:
KSVPK-3 Stecknippel pneumatisches Männlein, vergoldet

Download Datenblatt 906070PBB-8

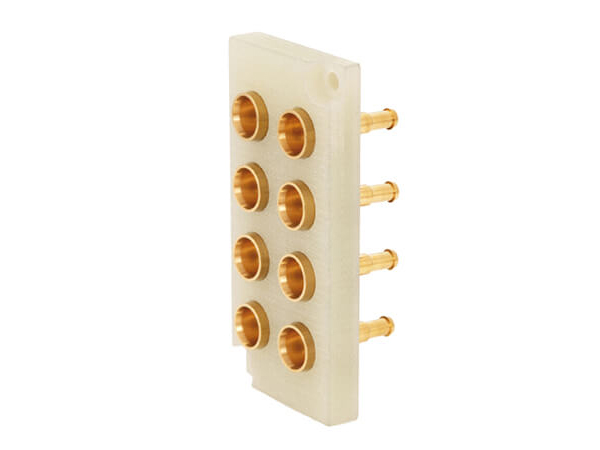

RCVR PNEU 8 pos. bestückt female

906070PSB-8

Beschreibung:
RCVR Block 8 Pos. vollbestückt mit pneumatischen Weiblein.

Gegenstecker:
906070PBB-8

Verwendete Kontakte:
KDVPK-3 Steckbuchse pneumatisches Weiblein, vergoldet

Download Datenblatt 906070PSB-8


Hochstrom

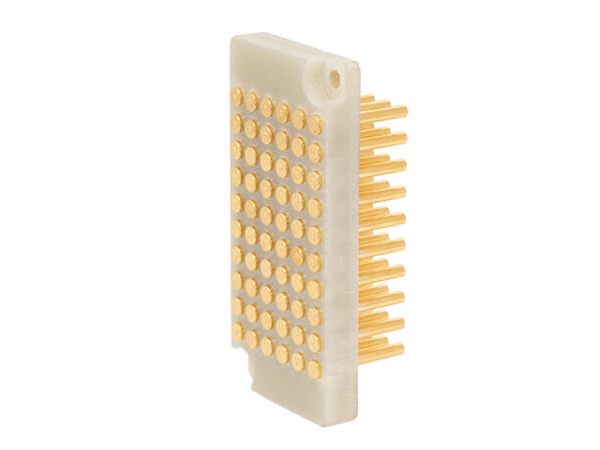

ITA Hochstrom PWR 60 Kontakte bestückt

9060ITA-60HC

Beschreibung:
ITA Block 60 Pos. vollbestückt mit HC Kontakt Flachkopf.

Gegenstecker:
9060RCVR-60HC

Verwendete Kontakte:
GPP95VPC HC Kontakt BeCu vergoldet.

Download Datenblatt 9060ITA-60HC

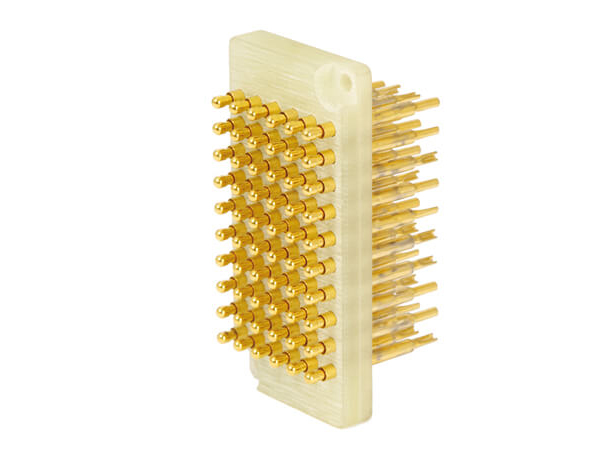

RCVR R&S Hochstrom PWR 60 Kontakte bestückt mit 3B04

9060RCVR-60HC

Beschreibung:
RCVR Block 60 Pos. vollbestückt mit FKS Kontakt und Hülse.

Gegenstecker:
9060ITA-60HC

Verwendete Kontakte:
GLP3B04 FKS Rundspitze und GLR3S5.84 Hülse, BeCu vergoldet.

Download Datenblatt 9060RCVR-60HC


Mini Power Koax

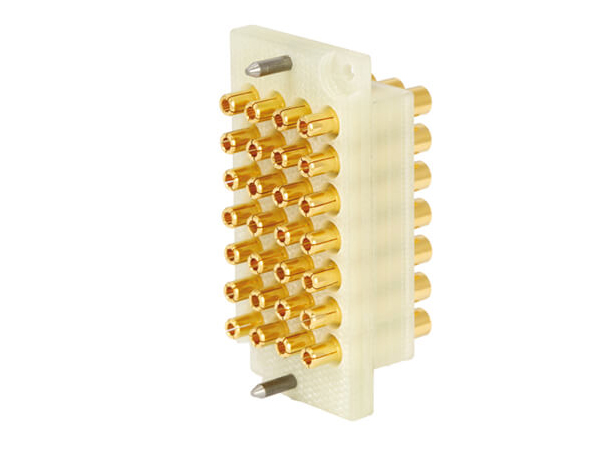

ITA 28 pos. leer für Mini Power, Koax, Pneu oder POF/LWL

906028ITA-MINI-CX-HC

Beschreibung:
ITA Block 28 Pos. LEER

Gegenstecker:
906028RCVR-MINI-CX-HC

Verwendete Kontakte:
Leer, für Mini Power, Coax, Pneumatik und POF.
Bitte kontaktieren Sie uns für weitere Informationen.

Download Datenblatt 906028ITA-MINI-CX-HC

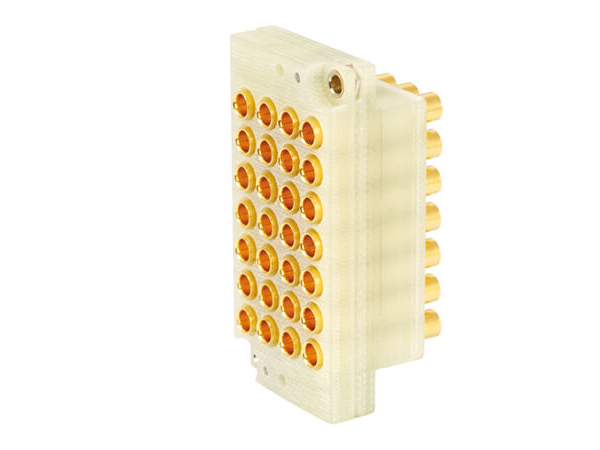

RCVR 28 pos. leer für Mini Power, Koax, Pneu oder POF/LWL

906028RCVR-MINI-CX-HC

Beschreibung:
RCVR Block 28 Pos. LEER

Gegenstecker:
906028ITA-MINI-CX-HC

Verwendete Kontakte:
Leer, für Mini Power, Coax, Pneumatik und POF.
Bitte kontaktieren Sie uns für weitere Informationen.

Download Datenblatt 906028RCVR-MINI-CX-HC


Highspeed

ITA 14 pos. leer für VTAC High Speed

510163101

Beschreibung:
ITA Block 14 Pos. LEER

Gegenstecker:
510162101

Verwendete Kontakte:
Alle Kabellösungen VPC "VTAC" Serie
Bitte kontaktieren Sie uns für weitere Informationen.

Alle VTAC Lösungen finden Sie hier

Download Datenblatt 510163101


RCVR 14 Pos. leer für VTAC High Speed

501162101

Beschreibung:
RCVR Block 14 Pos. LEER

Gegenstecker:
510163101

Verwendete Kontakte:
Alle Kabellösungen VPC "VTAC" Serie
Bitte kontaktieren Sie uns für weitere Informationen.

Alle VTAC Lösungen finden Sie hier

Download Datenblatt 510162101
