6TL-24 Combinational Test Plattform

6TL-24

Der 6TL-24 ist eine Basisplattform für Kombinationstests (ICT + FCT) für geringe bis mittlere Stückzahlen und High-Mix-Produktionen.

Ein zweistufiger Druckmechanismus ermöglicht durch eine kosteneffiziente Adaptertechnologie die Durchführung von FCT- und ICT-Tests, ohne die Testplattform wechseln zu müssen. Um den zweistufigen Test durchführen zu können, werden die Wechselkassetten mit zwei unterschiedlich langen Kontaktstiften belegt. Die zweite Stufe wird dank der pneumatischen Vorrichtung erreicht.

Der 6TL24 verwendet die gleichen Wechselkassetten wie der 6TL-08 Bench Top Tester und ermöglicht dadurch mehr Kompatibilität zwischen den Systemen.

Download Datenblatt 6TL-24

Download Übersicht aller 6TL-Offline-Systeme

Spezifikationen

  • Plattform Betrieb: Offline
  • Typ: 19 "Rack mit Rädern
  • Maße (BxTxH): 566 x 1364x 1372mm
  • Gewicht: 185 Kg
  • Stromanforderungen: 220V AC / 50Hz, <2KW
  • USV: 1000VA
  • Testadapter: Mechanik enthalten, zwei Stufen, 2.000N
  • Testadaptertyp: Wechselkassette mit einer 8-Slot ITA-Schnittstelle; Test-Fläche 250 x 300mm
  • Kapazität: 19 "Rack 24U (830mm Tiefe)
  • Schnittstelle: 8-Slot Schnittstelle kompatibel mit 90-Serie-Modulen von VPC
  • Plattform Manager: MMI (Man Machine Interface H73000301) für Leistung, Temperatur und Sicherheitsmanagement
  • Platform Controller: IPC
  • Display: 17" VGA Monitor. (Optional: Seitlicher TFT-Arm)
  • Tastatur und Maus: Tastatur mit EU-Layout und Trackball in seitlicher Halterung

Basic

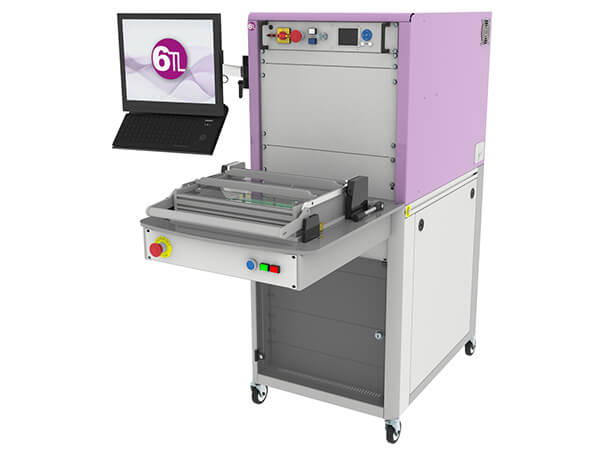

6TL-24 Basic

Artikelnummer: SISH71002400

Bare Rack mit Push-Mechanismus auf zwei-Ebenen und 8-Slot-Receiver.

Kombinations-Tester

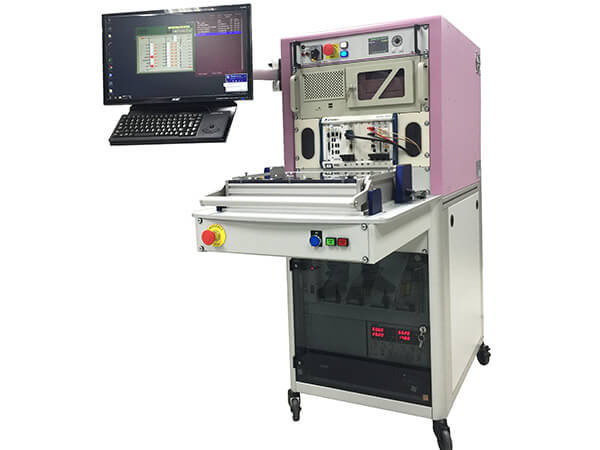

6TL-24 Kombinations-Tester

Artikelnummer: SISH71002470

6TL bietet eine vollständig konfigurierte Combinational Test Platform, die in der Lage ist, die gängigsten Elektronik-Testtechnologien (ICT, FCT, BS und ISP) sofort auszuführen.
